旋转机械反转、低速及停机状态检测
概述
反转是一种常被忽视的运行工况，会对泵类及其他机械设备造成不良影响。Metrix 公司研发了一套检测系统，既能识别反转工况，也可区分设备零转速与低至1RPM的低速状态。该系统可广泛应用于多行业的泵、压缩机、汽轮机及其他旋转机械设备。
与正常运行工况不同，反转通常由工艺介质作用力驱动，而非原动机带动，依靠传统转速或振动监测手段很难识别。大量已记录的设备故障案例显示，机组停机后操作人员默认设备完全静止，后续却发生设备损坏。
本白皮书将详细讲述以下内容：
为何会产生反转及反转发生的原因
各行业产生的原因，包含低速、停机工况
低速运转带来的机械风险
传统监测手段难以识别反转与低速运转的原因
现代监测系统如何可靠检测反转、低速的方式
反转、低速（含停机）检测技术在各行业的应用价值
使用Metrix 5580/SW5580 设备实际检测反转工况的工作原理
什么是反转？
在诸多工业应用场景中，涡轮机械设备如泵等，均按单一且固定转向设计运行。一旦实际转向偏离设计方向，即发生反转。
反转现象指旋转机械设备因工艺系统内部外部能量作用，朝着预设运转方向的反方向转动的工况。此时转轴并非由电机或涡轮驱动运转，而是受流体、气流冲击、压力均衡作用，或是相连管道与容器内蓄积的动能推动，被迫反向旋转.
反转之所以隐患极大，关键在于该现象大多发生在设备断电停机阶段。传统监测方案普遍默认：驱动装置断电后，设备便会静止。但实际工况下，工艺介质仍会持续作用于转子，有时作用时间还很长，部分工况下甚至会带动转轴反向加速运转。这类工况脱离了常规运行逻辑，除非专门对转向进行检测，否则通常难以被察觉。

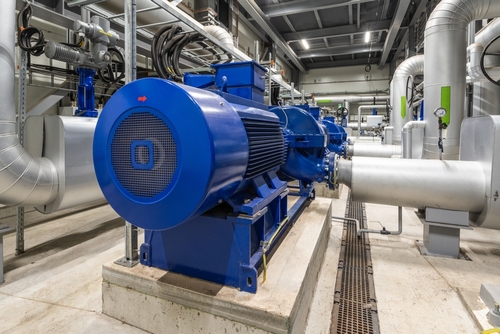

发电厂的工业水泵
各行业的常见诱因
泵
离心泵、立式泵停机后，排出管道介质回流是反转最主要诱因。止回阀泄漏、卡滞或关闭迟缓，会导致带压流体倒灌穿过泵体。多泵并联、共用集管的布置形式会加剧运行泵与备用泵之间的压力失衡，进一步提升反转发生概率。
回流流体带动叶轮倒转，使轴、止推轴承、密封件承受超出设计工况的载荷。若设备处于反转状态时直接启动，反向运转惯性会与正向启动转矩对冲，转子轴与联轴器将承受巨大应力。根据反转转速不同，启动冲击应力可能直接造成设备损坏，例如联轴器剪断（联轴器在系统中一般设计为薄弱保护部件）。此类反转多为低速状态，产生的振动幅值极低，往往在设备出现实质性损坏前始终无法被监测发现。
压缩机
离心式、整体齿轮式压缩机在跳机或紧急停机后极易发生反转。下游管道、级间腔体、再循环回路储存的能量会驱动气体逆向流经压缩机，机组惰走阶段随即产生反转。
多数压缩机设计中，跳机信号触发后润滑系统会降载或直接停运。若此时发生反转，轴承、密封件在润滑不足状态下持续运转，磨损程度会大幅加剧。多份行业案例记录显示，停机后压缩机反转转速可达数千转 / 分。
汽轮机
大型蒸汽轮机、燃气轮机停机惰走降速阶段本体仍处于高温状态；因机组体积庞大，需投入盘车装置避免转子热弯曲变形。
因此，精准检测低转速与停机状态，是投用盘车装置的前提条件。大型蒸汽、燃气轮机转速监测系统通常集成低速、停机检测功能。
机械损伤的后果
反转使机械设备运行工况完全脱离机械设计预设条件：轴承承受非设计方向载荷、密封件偏离最优润滑区间运转、转子穿越正向运行时不会触及的临界转速。
与稳态故障不同，反转造成的损伤大多具有累积性，初期征兆微弱。泵或压缩机重启后看似运行正常，但多次反转工况叠加下，内部损伤会持续发展。最终设备发生故障时，故障表象常被简单归类为 “轴承磨损”“密封失效”，掩盖反转这一根本诱因。
传统检测手段为何难以识别反转?
绝大多数传统机组保护系统仅监测转速幅值与振动幅值。这两类参数虽可识别多数故障，但默认转子转速足以产生明显动态振动。而反转工况往往无显著动态振动信号，常规监测系统也无法输出转向相关数据。
转速测量模块存在阈值截断问题：当转速低于设定阈值（如 60 转 / 分），系统会直接判定转速为零，即便转轴仍以低速正向或反向持续转动。反转过程中泵、压缩机无负载运行时，振动信号微弱且不具备故障诊断价值。
综上，反转工况极易完全隐匿，直至设备发生实体损坏。解决方案是将转向作为独立可测工况单独监测。
将反转作为独立监测工况
现代监测方案将转向作为核心一级监测量，而非间接推导参数。
行业通用规范包含：
明确区分正向、反向、停机三种运行状态
支持针对特定转向状态触发报警或继电器动作
将转向状态纳入机组启动许可联锁逻辑
这套方案不仅能保护设备正常运行阶段，还可覆盖惰走、停机、重启全流程。
行业应用与优势
反转、低速、停机检测功能的主要优势包括：
防止密封、轴承损坏
提升启停操作的安全性
减少意外停机故障
增强故障原因分析
实现工艺控制与机组保护深度联动
基于以上优势，反转、低速及停机状态检测已广泛应用于下述旋转设备：
锅炉给水泵
凝结水泵
循环水泵
水处理和污水处理泵
立式工艺泵
离心压缩机
大型蒸汽和燃气机
其他旋转机械
Metrix 5580/SW5580 在反转、低速与停机状态的检测工作原理
Metrix 研发了一款紧凑型监测装置，可检测旋转机械反转、低速与停机工况。反转一般由工艺异常引发，例如阀门流程配置错误、止回阀故障；而低速、停机属于旋转机械正常工况。
该系统核心目标：防止设备在反转状态下启动 —— 反向启动会产生剧烈机械应力，严重损坏联轴器、转轴及其他传动部件；同时可同步识别低速、停机状态。
该系统的基本原理基于相位分析。 设备安装两支电涡流探头，轴上开有一个凹槽或凸台，监测转轴上每转一次的标记特征；两支探头呈固定夹角布置，夹角范围 60°~120°，常规选用 90°。转轴转动时，两支探头依次检测到标记并输出对应电信号。系统对比两路信号的相位关系，即可判定转向与转速：两路信号的相位超前 / 滞后关系，区分转轴正向或反向旋转；若 60 秒内两支探头均无脉冲信号，则判定转子完全停机。
Metrix 5580/SW5580 监测方案
该监测方案通过 Metrix SW5580 双通道监控系统实现。可同步输出转速与转向状态信息。
通道1： 专用于转速测量（不分正向、反向），输出标准化 4–20 毫安模拟量转速信号；满量程最高可配置至 4000 转 / 分，灵敏度极高，最低可检测 1 转 / 分的超低速工况。
通道2： 通道2通过独立 4–20 mA信号输出，反馈转轴离散运行状态，不代表连续数值。输出4 mA (±0.2 mA) 表示设备正常正向旋转。输出8 mA (±0.2 mA) 表示设备停机状态，两个探头连续60秒未检测到脉冲信号定义为停机状态。输出12 mA (±0.2 mA) 表示设备反转。
这套简洁稳定的信号标准，可无缝对接集散控制系统（DCS）及其他厂区自动化平台。
系统配置：装置组态逻辑简洁，现场快速投用。在设置过程中，用户以“驱动端看向非驱动端设备” 的视角，设定设备设计转向（顺时针/逆时针）。配置两支探头安装夹角、转速满量程、反转报警阈值；例：操作人员可设定反转转速 3RPM触发预警，5 RPM触发危险报警；分级报警阈值可支撑完整预防性处置与应急响应流程。
状态反馈与报警输出：系统通过模拟量、开关量双通道输出反馈状态。4–20 mA 模拟量信号持续向控制系统传输实时工况，继电器无源触点输出，即时触发预警、危险声光报警。双通道信号保障复杂工艺场景下，反转事件可快速识别、及时处置。
结论
本文白皮书分析了泵、压缩机反转的产生机理，以及低速、停机工况对大型蒸汽、燃气轮机的影响。未被监测的反转、低速运转会带来各类机械损伤，因此转向检测已逐步成为现代旋转机械监测的行业标准规范。
为实现反转、低速、停机状态精准检测，Metrix 对 5580 信号调理器与 SW5580 智能开关拓展了监测功能，可精准、可靠识别液压、机械、操作类异常问题，监测范围远超传统单一保护类测量手段。新增监测功能可与不平衡、不对中、松动、轴承劣化等早期故障监测系统形成互补、协同监测。
依托上述全部功能，Metrix 5580 / SW5580 同时兼具机组保护与状态监测双重功能，故障诊断结果更清晰、无效报警更少，全面提升设备运行可靠性.
若您需要探讨特定设备应用场景或组态方案，欢迎 联系我们，我们将为您提供专业支持。
