电涡流探头适配的外壳类型取决于其安装方式。在某些安装场合，由于空间限制，甚至不需要使用外壳。在这种情况下，采用正装探头，搭配铠装电缆直接连接至前置器或变送器（振荡解调器） 接线盒，无疑能降低成本。但电涡流传感器的应用多为工业环境，因此往往需要更耐用的安装方式。本文将介绍电涡流传感器的各类安装方式，同时分析安装环境、安装位置及经济成本等考量因素，这些均为选型采购前需重点关注的内容。

电涡流探头的安装类型（内置式安装VS外置式安装）
电涡流探头主要有两种基础安装类型，分别为内置式安装和外置式安装。 内置式指设备装配完成后，电涡流探头便无法从外部接触或者拆卸。外置式则指设备组装后，电涡流探头仍可从外部接触和维护。本文将重点介绍外置式安装，同时对内置式安装进行简要说明。

电涡流探头的内置/外置安装

内置式探头通常通过支架固定在设备非运动侧 / 机体结构上，如下图 7646 型内置式探头支架所示。

7646 内置式探头安装支架

内置式安装中，探头通过两种方式锁紧定位：探头间隙调整到位后，先将连接支架与设备固定部件的螺栓按约66英寸・磅（7.5 N・m）扭矩拧紧，防止探头移位；再将探头本体防松螺母以100英寸・磅（11.3 N・m）扭矩紧固。

通常是通过穿壁密封件将电涡流探头的电缆从内置安装位置引至现场就近接线盒。 这样可使探头连接器与延长电缆接头远离设备内部可能存在的流体介质。多数工况下，该穿壁密封件无需穿透承压边界；若探头必须穿过承压壁，则需使用高压穿壁密封件。除少数特殊情况外，探头与延长电缆的连接接头需保持干燥并做好防护，避免形成接地环路。

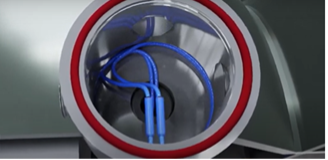

                探头与延长电缆连接（已安装连接器保护套）

电涡流探头专用电气接线盒
在电涡流探头系统中，接线盒通常分布的位置主要包括：电涡流探头穿出设备的位置、电涡流探头前置器 / 变送器的接线位置，现场接线连接至振动监测系统或控制系统所在的位置。接线盒可保护电缆及连接器免受水汽、灰尘侵蚀和物理损坏，同时为线路整理和标识提供空间，便于探头的维护作业，减少操作失误，也能在突发故障时降低排查难度。

针对内置式安装，Metrix推荐使用5498JB 型接线盒。该产品集成穿壁密封结构，可将探头电缆引出设备，并提供防护环境用于连接探头与延长电缆；内部空间可容纳接头保护套（也称之为连接器保护套），覆盖探头与延长电缆的连接部位，防止接地环路产生。穿壁密封件内置橡胶护圈，正确安装后可紧密夹持电缆，形成最高 3 bar（50 psi）的中等承压密封。

5498JB 图示

针对外置式安装，Metrix提供多种方案选择。5497PM 探头安装系统是灵活性与易用性都兼备的外置式安装方案，根据环境需求提供三种连接头。 耐用塑料连接头适用于通用工况。铝合金连接头带接地螺钉，外壳坚固耐用。316 不锈钢连接头适用于需高强度安装且高耐腐蚀的场景。5497PM 内部采用双 O 形圈形成承压密封，耐压最高 3 bar（50 psi）。

5497PM 探头安装系统

搭配5498JB 型连接头的5495 正装探头安装系统，是实现正装探头外置式安装的高性价比方案，可便捷完成延长电缆的连接。5495 可轻松插入探头并完成间隙设定，通过防松螺母压紧带垫圈密封，实现最高 3 bar（50 psi）的防泄漏密封。

搭配5498JB连接头的 5495 正装探头安装系统

针对高压应用场景，推荐使用5499 重型反装探头安装系统。 该加固型的外壳可为电涡流探头提供物理防护，耐压值最高可达 1000 PSIG（6.89 MPa）。配备VERNIGAP® 粗调与游标精调机构，可更快、更精准地完成探头间隙设定与维护；拆卸整体式导管接头即可进行调节，最大插入深度 7.4 英寸。

5499 重型反装探头安装系统

设备电缆布线
Metrix提供丰富的电涡流传感器安装方案。首先需确定探头采用内置式还是外置式安装，即探头是否可从设备外部接触。选定安装系统后，需规划探头与延长电缆接头的防护方案，通常采用前文所述圆形接线盒实现。接线盒内必须为探头与电缆接头（连接器）安装保护套，杜绝接地环路产生；同时需保持接头干燥，避免接地环路。注意：部分内置式安装场景中，探头与电缆接头可完全浸没于水、油、液化天然气等介质中，但介质必须洁净无杂质，保持非导电状态。对于浸没式接头，还需设置阻隔结构，防止介质沿延长电缆毛细渗透至电涡流前置器或变送器。可选用Metrix 5494 穿壁式延长电缆或 6 针高压穿壁密封件（99541-100-KIT）。

5494 穿壁式延长电缆

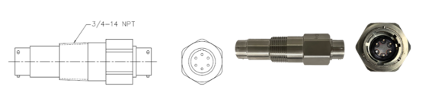

6 针高压穿壁密封件(99541-100-KIT)

环境条件
电气接线盒不仅需承受一定的振动载荷，还需耐受严苛的温度、湿度和水汽环境。 无论室内还是室外安装，都需选择防护性强且适配使用场景的接线盒外壳，同时需考虑外壳的安装位置，以及室内外环境对接线可能性和安装布局的影响。

前置器/变送器接线盒

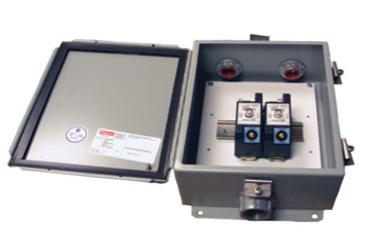

电涡流前置器与变送器可使用同类型接线盒，选型需匹配实际使用工况。多数电涡流系统前置器与变送器采用 NEMA 4 / IP65 防护等级的防水外壳，如下图 7876 型防水外壳所示，需通过适配外壳为前置器与变送器提供防护。

7876 防水电气盒

行业标准
无论执行何种行业标准，电涡流探头的选型均需高度适配具体应用场景。这意味着实际使用的探头固定座和外壳需满足对应应用场景的等级要求。Metrix 可提供多种探头固定座、安装支架和外壳产品，满足各类使用需求。电涡流探头经妥善防护后，可为企业核心设备提供及时、准确的故障预警。可靠的电涡流探头系统安装，能保障设备长期稳定运行，助力企业根据设备运行状态做出科学有效的决策。

如何选择合适的电气接线盒
Metrix 官网列明了电涡流探头系统可靠安装所需的探头固定座、安装支架和接线盒全系列产品。 如果不确定哪种接线盒适合具体应用，Metrix 的技术人员可以提供专业支持。从 IP 防护等级到耐腐蚀性能，选型并非总是显而易见。选择合适的合作伙伴，将有助于你更好地保障现场运行的可靠性，确保系统长期稳定运行，并保障人员安全。
